首页 > 产品中心 > 开环步进 > 开环步进驱动

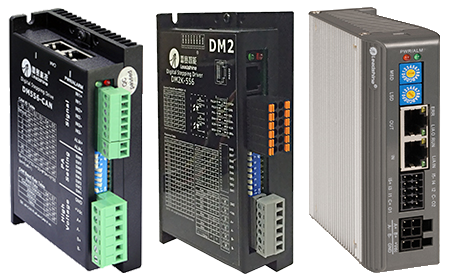

（+ 点击放大）

特性
* 产品质量：稳定可靠，超低故障率；
* 适配电机：二相或三相步进电机20 - 130mm
* 工作电压：12VDC至230VAC
* 控制信号：脉冲/方向，双脉冲，0-5V模拟、I/O控制，总线控制可选；
* 共有特性：抗共振、低噪音、运行平稳
* 安规认证：符合RoHS、CE等标准的产品可选
  • 简介
  • 选型与搭配
  • 资料下载

佛山市顺德区雷创智能科技有限公司是深圳市雷赛智能控制股份有限公司在佛山地区的总代理，主要负责雷赛智能佛山地区的产品销售和客户的开拓和服务工作。深圳市雷赛智能控制股份有限公司步进驱动器享誉全球，雷赛智能已连续多年成为步进驱动器的全球销量第一的企业，且销量遥遥领先于第二名同行。

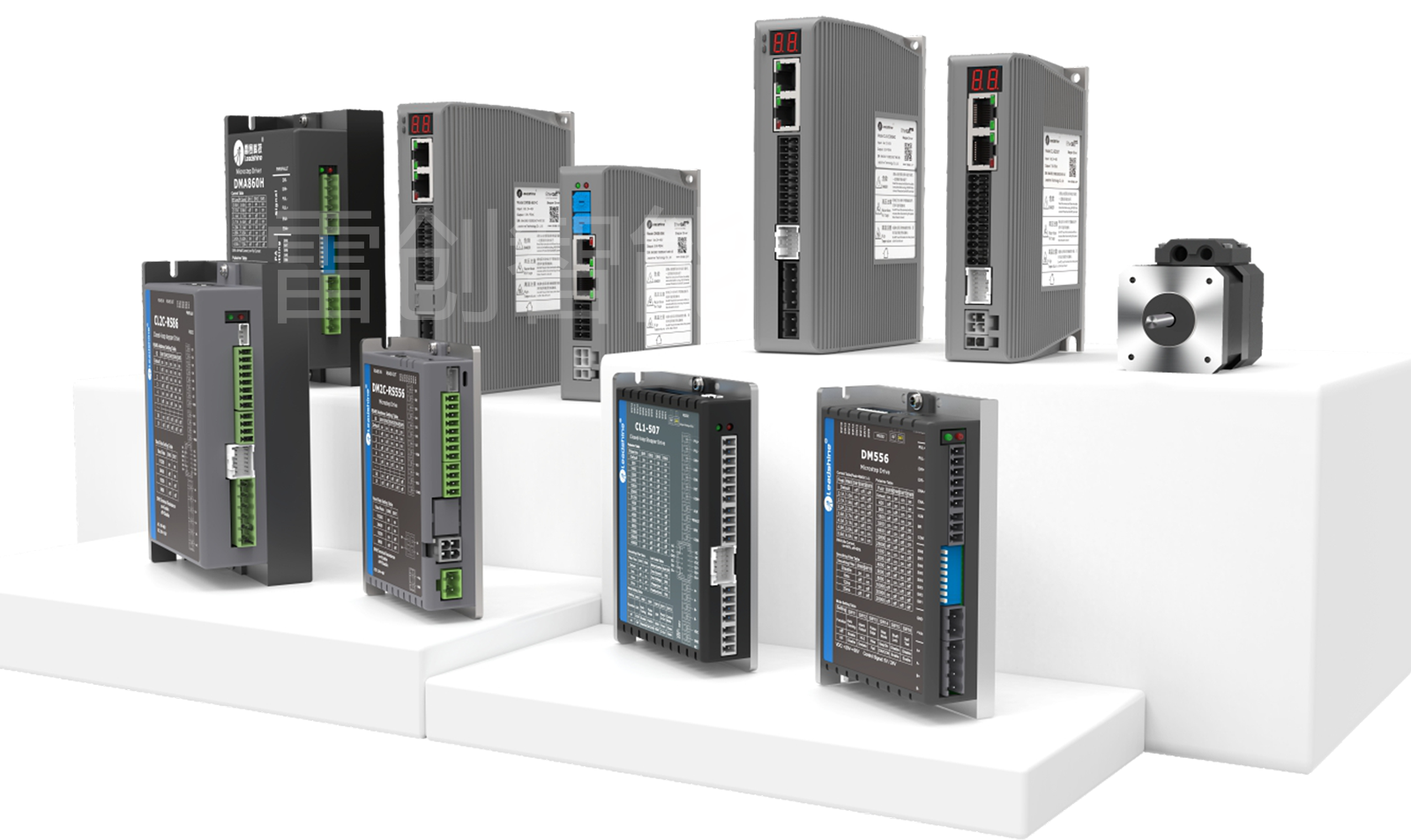

雷创智能代理深圳雷赛智能全线步进驱动产品，包括EtherCAT和CAN总线式步进驱动器、精品数字式步进驱动器、传统的模拟式步进驱动器，涵盖12VDC - 220VAC工作电压范围。可驱动从20mm - 130mm机座全系列电机，在电子、机械、测量、激光、医疗、纺织、包装、广告等上百个行业的自动化设备中获得长期广泛使用。

产品性能优异、质量稳定可靠，性价比超高，雷赛智能步进产品已成为运动控制行业国际知名品牌。每年近百万台雷赛智能步进驱动获得全球机器制造商等用户的选择。

EtherCAT总线DM3系列



高性能DM2系列



DM3E系列是雷赛智能研制的高性能总线式步进驱动系列产品。基于ETG COE + CANopen DSP402 协议（EtherCAT），可与支持此标准协议的控制器/驱动器无缝连接。DM3E系列采用美国TI公司最新DSP和FPGA，集成度高、体积小、可靠性好等优点，结合雷赛最优PID算法完成PWM控制，性能远超国内同行水平。与脉冲型步进驱动相比，具有降低通讯干扰、延长通讯距离，提高运动控制性能，降低系统接线复杂度，减少对控制单元端口数量的要求，进而降低成本等优势。尤其适合于轴数多或距离远的高性能步进系统。 更多...



DM2系列高性能步进驱动器，采用高速32位DSP处理器，具备超低温控能力，优异的中高速性能，有效地抑制了步进电机在中低速应用时的噪音和共振问题，带来了电机卓越的平滑性、低振动、低噪音及长寿命的性能表现。电机参数自动识别和控制参数自动整定，针对不同电机能够自动生成最优控制参数，最大限度发挥电机的性能。 更多...

CAN总线DM-CAN系列



基础型DM系列



高性能总线型DM-CAN系列驱动器，采用最新32位DSP处理器，支持标准的CANopen总线通讯协议，帮助自控设备与系统步入信息网络的行列，为其应用开拓出更为广阔的领域，节省了维护开销，提高了系统的可靠性，为用户带来更为灵活的系统集成主动权。由于其具有单轴控制功能，使用户可无需购买额外的控制器即可实现相应的控制要求，大大降低用户的设计成本。更多...



精品数字式步进驱动器DM系列产品，采用32位DSP处理器，集合九大革命性电机控制技术，可驱动35-130全系列两相、三相步进电机。针对不同电机能够自动生成最优控制参数，最大限度发挥电机的性能，使电机运行达到超平稳、超低噪声、超低发热的“三超性能”。更多...

超高性价比M系列



老品MD/ND/ME等系列模拟步进驱动



雷赛智能1998年首次推出M系列步进驱动，经历4轮升级和18年打磨，终于形成现在的数字式M系列。应用了独家专利技术，以接近山寨驱动器的价格，提供了超低故障率、低发热、低振动和高兼容性的性能与特点。M系列具有十八年的成熟应用，有累计产销超过500万台的傲人记录；一直被山寨，但品质与销量都是山寨产品难于望其项背的。是用户组建超低成本，且具有高稳定性和可靠性的步进系统最为理想的选择。更多...



雷赛智能自1998年首次推出步进驱动来，期间发布过多个系列的产品，如MD、ND、ME等知名系列产品。随着技术的发展，目前雷赛已停产这些模拟驱动器。后续这些产品将继续获得相应的保修、维修和技术支持等服务，但我们不再向新客户提供这些系列的产品。本站继续提供这些产品的资料供现存用户参考使用。已停产，替代型号见步进产品选型页面或请咨询雷创或雷赛工程师。

型号和主要规格


所属系列
(特性/定位)		 电机
相数		 型号 电流输出 工作电压 细分数 适配电机尺寸 重量 外形尺寸
(A, 峰值) (VDC/VAC) *200步/圈 (mm，端面尺寸) (kg) (mm)
DM3系列
（EtherCAT总线）		 2 DM3E-556 1.0-5.6 20-50 DC 1-256 42,57,60,86 0.57 118*90*34
DM2系列
（脉冲，高性能型）		 DM2K-556 1.0-5.6 20-50 DC 1-256 42,57,60,86 0.28 118*76*34
DM-S系列
（脉冲，功能增强型）		 DM542S 1.0-4.2 20-50 DC 2-256 42,57,60,86 0.23 118*76*34
DM556S 1.8-5.6 20-50 DC 2-256 42,57,60,86 0.28 118*76*34
DM860S 2.4-7.2 20-80 DC 2-256 57,60,86 0.55 151*97*48
DMA860S 2.4-7.2 30-80 AC 2-256 86,110 0.58 151*97*48
DM-CAN系列
（CAN总线）		 DM556-CAN 1.0-5.6 20-50 DC 1-256 42,57,60,86 0.28 118*75.5*34
DMA882-CAN 1.0-8.2 18-80 AC 1-256 57,60,86,110 0.57 151*97*52
DM系列
（脉冲，基础型）		 DM422 0.3-2.2 18-40 DC 1-512 28,35,39,42,57 0.15 86*55*20
DM442 0.5-4.2 18-40 DC 1-512 42,57,60 0.2 116*69*26.5
DM542 1.0-4.2 18-50 DC 1-128 42,57,60,86 0.23 118*75.5*33
DM556 0.5-5.6 18-50 DC 1-512 42,57,60,86 0.28 118*75.5*33
DM870 0.5-7.0 18-80 DC 1-512 57,60,86 0.28 118*75.5*33
DM860 2.4-7.2 18-80 DC 2-256 57,60,86 0.57 151*97*48
DMA860H 2.4-7.2 18-80 AC 2-256 57,60,86 0.58 151*97*53
DM1182 0.5-8.2 80-150 AC 1-512 86,110 1.3 200*145*83
DM2282 0.5-8.2 80-230 AC 1-512 86,110,130 1.7 200*145*83
3 3DM580 1.0-8.0 18-50 DC 200-51200步/圈 57,86 0.26 118*75.5*34
3DM2283 0.5-11.7 180-240 AC 200-25600步/圈 86,110,130 1.7 200*145*83
M系列
（脉冲，高性价比型）		 2 M320C 0.3-2.0 12-30 DC 2-50 28,35,39,42,57 0.1 86*55*20
M330C 0.3-2.8 12-30 DC 2-50 28,35,39,42,57 0.1 86*55*20
M542C 1.0-4.2 20-50 DC 2-50 42,57,60,86 0.21 118*75.5*25.5
M556C 1.8-5.6 20-50 DC 2-256 42,57,60,86 0.23 118*75.5*34
M860C 2.4-7.2 20-80 DC 2-256 57,60,86 0.55 151*97*42.5
MA860C 2.4-7.2 30-80 AC 2-256 57,60,86 0.58 151*97*57

雷创智能通过引进深圳市雷赛智能控制股份有限公司的全线步进产品，可提供完整的步进驱动解决方案，产品线丰富；每一产品线有各自特性和定位，通过合适的选型和配套可以满足几乎所有的步进驱动系统要求。

下面针对各系列产品，提供通用的产品选型和配套信息以供参考；特殊应用的优化选型请咨询雷创智能工程师。

步进选型配套概要



雷创智能科技有限公司提供丰富的资料，包括产品选型手册/Catalogs、数据表/ Datasheets、产品使用手册/ Manuals、软件/ Software、产品图形文件/ Drawings等供广大用户参考/使用。下面按资料类型进行了简单分类，请按分类和产品名称查找下载。部分“其它常见型号”属于保留或已停产产品，本站提供相关资料主要给已有用户参考，新老客户新订购时，尽量选择“当前常用型号”产品。本表未及文档/资料，请咨询雷创智能工程师。

系列选型手册


M系列步进驱动器+MC系列步进电机选型手册



数据表/Datasheets








产品使用手册

 当前常用型号
DM3系列
DM3E-556使用手册 DM3E-556 EtherCAT 通讯手册

DM2系列
DM2K-556

DM-S系列
DM542S DM556S DM860S DMA860S DM882S

DM-CAN系列
DM556-CAN DMA882-CAN DM 系列 CANopen 通讯手册

DM系列
DM422 DM442 DM542 DM556 DM870
DM860 DMA860H DM1182 DM2282
3DM580 3DM2283

新M系列
M320C M330C M542C M556C M860C
MA860C

其它常见型号
DM320C DM422C DM432C DM856 DM882S
DMA882S 3DM583 3DM683
M415B M542 M860 M880 M840
MA860 MA860H
ND556 ND1082 ND1182 ND2278 ND2282
MD556 MD882 MD2278 ME542 ME742
